赛事动态｜同济大学：当氢能黑科技遇上狂野巴哈赛车

氢能系统变形记

"知道吗？我们正经历一场静悄悄的革命！"在碳中和背景下，氢能就像新能源界的黑马。我们的赛车心脏——水冷燃料电池系统，堪称工程美学典范

Part.01

氢系统介绍

Introduction to

the Hydrogen System

市场环境：我国人均能源拥有量低，且分布极为不均衡、开发难度大

市场需求：预计到 2025 年和2030 年，新增市场分别为 75和238 亿元

空冷氢燃料电池行业背景：

《“十四五”现代能源体系规划》提到“适度超前部署一批氢能项目，着力攻克可再生能源制氢和氢能储运、应用及燃料电池等核心技术，力争氢能全产业链关键技术取得突破”

行业处于加速发展阶段初期，具有较强的上升趋势

氢能源发展背景

风冷燃料电池

风冷燃料电池介绍与分类：

①封闭阴极：空气供应和冷却是分开的（赛车用的），供应空气使用空气压缩机，散热是风扇。优势在于也可以使用高压空气从而提高电堆效率

②开放阴极：只有风扇，吹进去的空气就是反应物

Hydrogen

风冷燃料电池系统组成：

由BOP（电磁阀、风扇、压力传感器等）、电堆、DC/DC变换器、储能设备以及控制器组成，广泛应用于氢动力无人机、氢动力二轮车、应急电源等小功率场景。功率范围一般在200W到5000W。

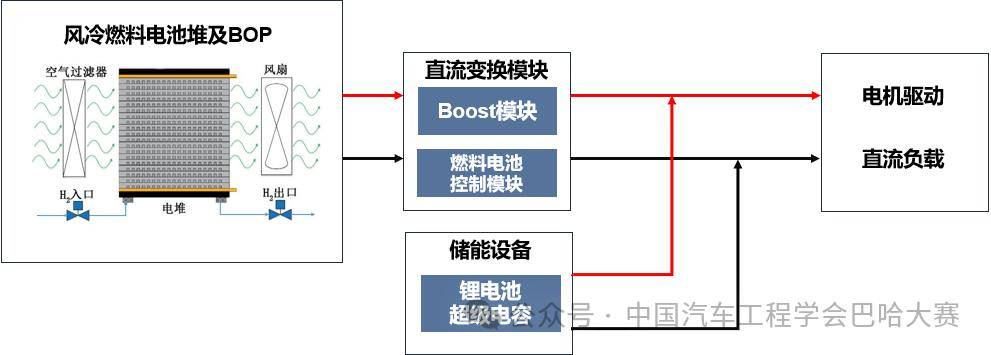

常规系统架构如下图所示：

展开全文

Hydrogen

风冷燃料电池系统能量管理：

对于常规带有直流变换器的燃料电池系统，可通过直流变换器调节燃料电池输出功率

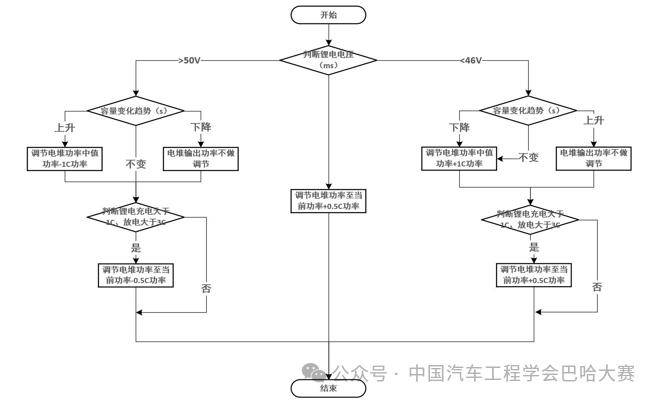

下图展示一种基于储能设备（锂电池）电压及放电倍率的基于规则的能量管理策略：

Hydrogen

水冷燃料电池

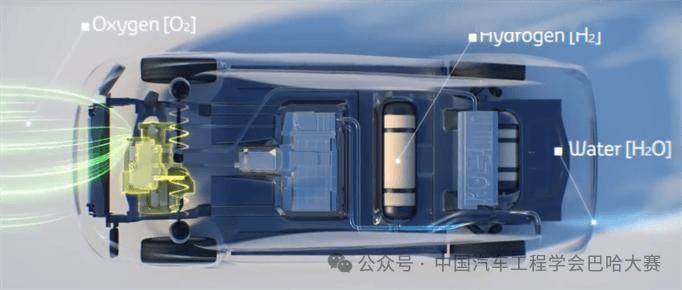

水冷燃料电池：

水冷燃料电池的应用场景主要是中大功率的场景，比如商用车、货车重卡等。为了满足燃料电池的大功率输出，对于散热的要求就很高，从而采用水冷的冷却方式。

水冷系统复杂度高：

空气压缩机：提高进气压力，改善燃料电池的极化曲线，提高燃料电池的效率

水冷管路布置：提高散热能力

氢气循环系统：提高氢气利用率

去离子器：降低管路中冷却液的电导，出于对系统绝缘性的考虑。

Hydrogen

能量管理系统

•能量管理：复合并联的燃料电池和锂电池给负载供电

•目标：要么氢气利用率最高，要么系统寿命最高（经济性最好）

•基于SOC规则的能量策略 •燃料电池的特性：不能频繁的变载以及频繁的启动停机，不能长期工作在高电位。 因此要做一个能量管理系统 •锂电池会有稳定的放电平台，即使SOC有较大变化，其输出电压的变化也很小；燃料电池随SOC的变化就会很大。

•通过燃料电池基于SOC规则的能量管理，可以保证锂电池电量处于较优的工作区间。燃料电池输出电流与锂电池为负反馈调节。

•需要根据不同的应用场景设计SOC的规则以及充电放电两种情况下的响应

Hydrogen

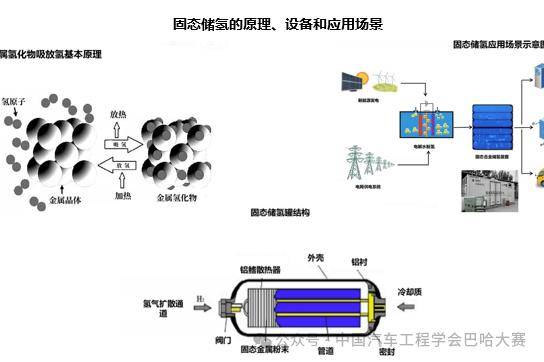

固态储氢

More

4kW燃料电池系统

01

组成

氢气供给子系统架构

高压供氢系统（也可将其归为车

载储氢系统）

比例阀

排氢阀

氢循环装置(引射器||循环泵）…

空气供给子系统架构

空压机

中冷器

加湿器

背压阀

热管理子系统架构

水泵

节温器

散热器总成

PTC

水箱

Hydrogen

02

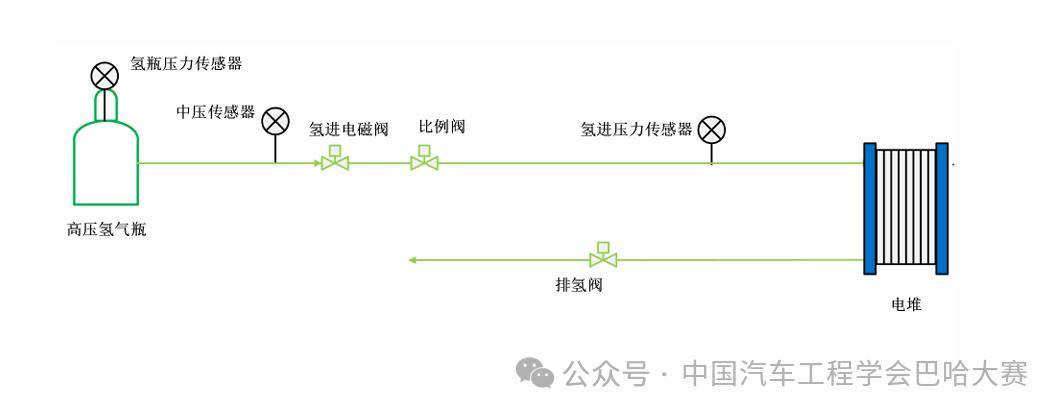

氢气供给子系统架构

氢气子系统：为阳极氧化反应提供压力流量足够的氢气

压力传感器

压力传感器是一种能够量化检测力的设备。它的作用是将外部物品或者系统所受压力的应变转化成一种易于

测量或者检测的电信号。这种电信号可以用于对物体或者系统的监测、控制、调节等目的

氢气温度传感器

氢气温度传感器，是用于实时监测氢气温度并转化为可读信号的精密装置。氢气温度传感器可以实时监测氢

气温度，从而帮助控制氢气的使用和优化能量转化效率

氢气浓度传感器

氢气浓度传感器，用于检测氢气浓度，保障工业生产和安全。

（1）使用氢气传感器可以对氢气浓度进行监测和报警，及时采取相应的安全措施，保障生产和人员安全。

（2）用于测量氢气的含量和纯度，以确保设备的正常运行

氢进电磁阀

• 氢进电磁阀，控制氢进管路与系统氢进管路的通断。电磁阀通电导通，断电闭合。

比例阀

比例阀是一种用于控制输出流量的阀门,它能够根据输入信号来精确地调整输出流量的比例

排氢模块电磁阀

功能类同氢进电磁阀，用于排氢模块

氢气循环泵

氢气循环泵可提高氢气利用率，同时解决电堆水管理问题。循环氢气，带出电堆内部渗氮和液态水

引射器

引射器其主要作用是将氢气引入燃料电池系统，确保燃料电池系统的正常运行，并保证氢气供给的安全性和稳定性

工作原理

1. 氢气储罐中的氢气通过减压阀减压后被输送至比例调节阀。

2. 比例调节阀通过改变开度来调节进入燃料电池电堆阳极的氢气流量，从而调节燃料电池电堆阳极氢气流道内的压

力，以满足燃料电池电堆的工作需要。

3. 压力传感器实时监测电堆内部氢气流道的压力，当压力超过限值时，泄压阀开启。

4. 燃料电池电堆反应后的氢、水混合物从氢气流道出口流出，经氢水分离器去除液态水后，大部分未反应的氢气被

氢循环泵增压后返回燃料电池电堆氢气流道入口，少部分氢气根据需要经排氢电磁阀排放出去。

5. 氢水分离器分离的液态水经排水电磁阀排出。

在整个过程中，氢气通过燃料电池的正极当中的催化剂分解成电子和氢离子。其中氢离子通过质子交换膜到达负极

和氧气反应变成水和热量，而电子则从正极通过外电路流向负极产生电能。

Hydrogen

03

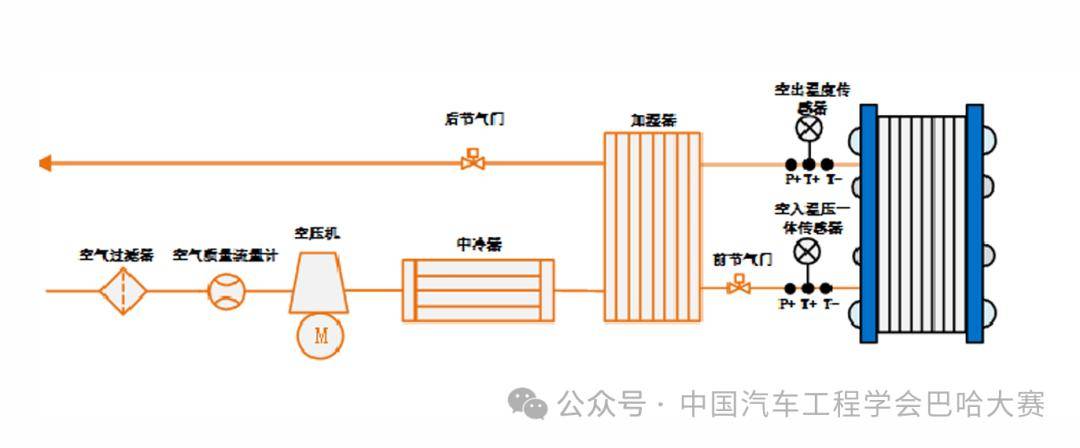

空气供给子系统架构

空气子系统：为阴极侧还原反应具有足够流量和压力的空气

空压机

空压机，主要作用是将空气压缩并输送至燃料电池系统，以满足燃料电池对空气的需求。压缩空气可以提高其密度，从而在有限空间内提供更多的氧气，有助于提高燃料电池系统的效率和性能

节气门

节气门，通过控制节气门的开合程度，可以调整进入燃料电池的空气量，以满足燃料电池系统对

空气的需求，从而保持适当的空气/燃料比，确保燃料电池的正常运行和性能稳定

空气质量流量计

空气质量流量计，通过监测空气的质量流量，系统可以实时掌握空气供给情况，从而调节空气流

量，确保燃料电池系统能够获得所需的适当空气量，以维持系统的稳定运行和性能

空气过滤器

空气过滤器通过过滤空气中的灰尘、污染物和其他杂质，空气过滤器可以减少这些颗粒物质对燃料电池堆的腐蚀和污染，从而确保燃料电池系统的稳定性和可靠性

工作原理

1. 空气供应：空气子系统通过空压机（对于高压燃料电池发动机）或鼓风机（对于低压燃料电池发动机）

将空气泵入燃料电池。这些设备负责为燃料电池提供足够的氧气，以支持其电化学反应的进行。

2. 空气加湿：在进入燃料电池之前，空气需要进行加湿。利用加热棒对储存在加湿罐中的水进行加热，

从而产生水蒸气，用以对空气进行加湿。加湿的目的是保持燃料电池内部环境的湿度，从而确保电化

学反应的顺利进行。

3. 空气调节：空气子系统还需要对进入燃料电池的空气进行压力和流量的调节，可通过背压阀和其他相

关管路来实现。调节的目的是确保空气以适当的压力和流量进入燃料电池，以满足其工作需求。

在整个工作过程中，空气子系统需要与其他子系统（如氢气供给循环系统、水热管理系统等）紧密配

合，以确保燃料电池的正常运行。此外，空气子系统还需要进行定期的维护和保养，以确保其长期稳

定运行

Hydrogen

04

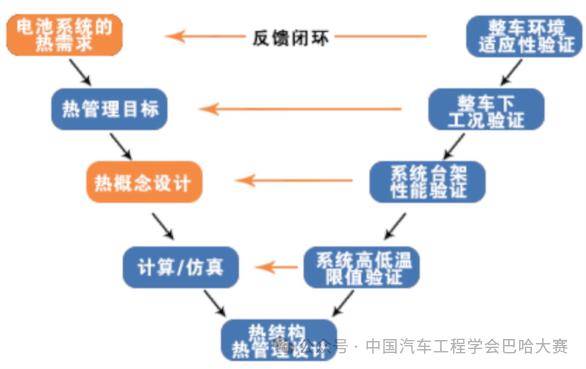

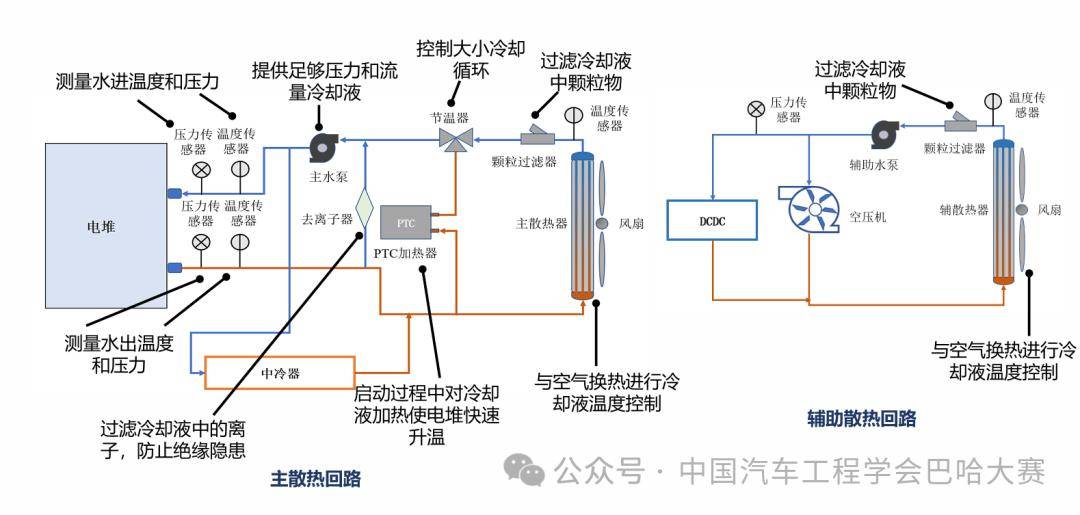

热管理子系统架构

热管理子系统：保证燃料电池工作在合适的温度范围内

电导率传感器

电导率传感器，用于测量液体的电导率

散热水泵

散热水泵对冷却液加压，保证其在冷却系统中循环流动 ，给发动机降温

散热器模组

散热器模组，运用于系统/装置/设备等散热用途的模组单元

工作原理

1. 散热器负责将燃料电池产生的热量传导到外部环境中；冷却风扇则通过强制对流的方式，加速散热

器表面的空气流动，提高散热效率；冷却液循环泵则负责将冷却液在燃料电池和散热器之间循环流

动，带走燃料电池产生的热量

2. 热管理子系统还需要通过温度传感器和控制器等元件，实时监测燃料电池的温度状态，并根据需要

调整散热装置的工作状态，以确保燃料电池始终运行在最佳的温度范围内

Hydrogen

05

电气系统基本架构

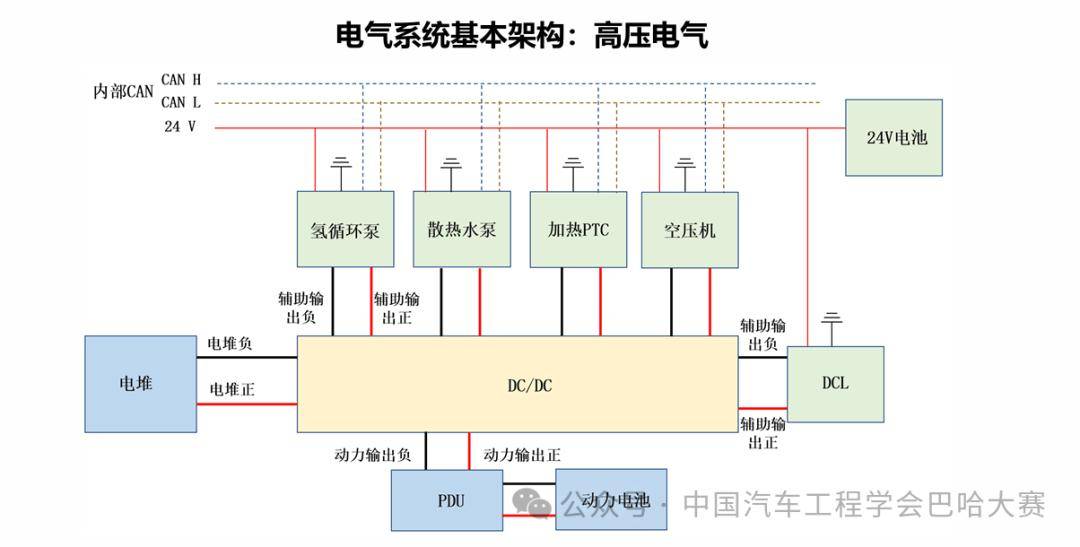

电气系统基本架构：高压电气

电气系统基本架构：低压电气

DC/DC转换器

电压变换：通过DC/DC变换器对燃料电池的输出电压进行变换后再提供给电机驱动器

稳定电压：燃料电池的输出电压不稳，通过DC/DC变换器闭环控制系统对其进行稳压

燃料电池电气子系统，通过将燃料电池产生的直流电转换为交流电，并调节电压和电流，以满足电器设备的用电需求

工作原理

1. 燃料电池产生直流电：在燃料电池中，氢气和氧气在催化剂的作用下发生氧化还原反应，产生电荷，从而产生直流电

2. DC/DC变换器：燃料电池产生的直流电需要通过DC/DC变换器转换为电器设备所需的电压和电流

3. 逆变器：经过DC/DC变换后的电流需要经过逆变器转换为交流电。逆变器会将直流电转换成频率和

幅值可控的交流电

4. 交流电输出：经过逆变器转换后的交流电可以供给各种电器设备使用

DC/DC电气原理

DCDC输入端IN+包含两个继电器，分别为输入预充继电器与输入主继电器

继电器逻辑为：

（1）输入预充使能：输入预充继电器开，输入主继电器开，输入预充继电器关；如果失败则预充报错。

（2）启动->放电->停机 或者 启动->停机

（3）关输入继电器

Hydrogen

Part.02

氢系统在巴哈赛车场景上的应用

The application of hydrogen systems in the Baja racing scene.

当把实验室的宝贝装进赛车时，

我们才真正感受到氢能的美妙

我们秉持安全性，经济性，耐用性的原则

风冷燃料电池（200W~5000W）

•系统架构简单、设备重量低、体积轻便、便携性强 •辅机寄生功率消耗低 •巴哈赛车应用场景下对于功率需求不大，使用风冷燃料电池既可以满足驱动需求又可以降低成本

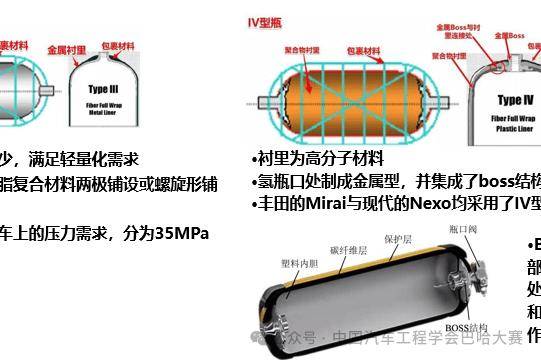

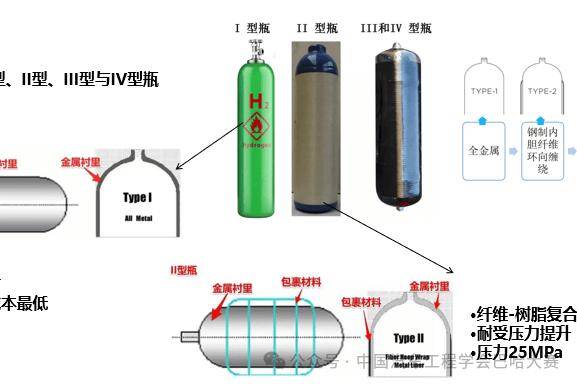

高压储氢

相较于固态储氢，高压氢瓶的氢容量更高，更加契合耐力赛的需求

在巴哈赛车的应用场景上，高压气瓶所存在的氢泄露的局限性影响被大大削弱，安全性得到保证

相比固态储氢方式质量更轻，减轻赛车整备质量

以高压气瓶为例

•远离高压区，避免电弧 •氢电分离（增加挡板、位置远离） •气瓶相对脆弱，应避免可能的磕碰

Part.03

未来展望

Future Perspectives

Moonlight falls on the lake surface

•氢能巴哈赛事影响力稳步扩大

•氢能源技术的创新和可持续发展

•氢能青年人才的培养与引领

•国际化合作与交流的深化

•传播氢能绿色环保理念，社会接纳度广泛提升

•市场问题，下游市场尚未建立，缺少投资

•技术问题，高性能的压缩机、高性价比的储氢方式

•成本问题，氢能源车价格远超同性能电车，前期基础设施建设投入巨大

•安全问题，软件、硬件以及监管体制
